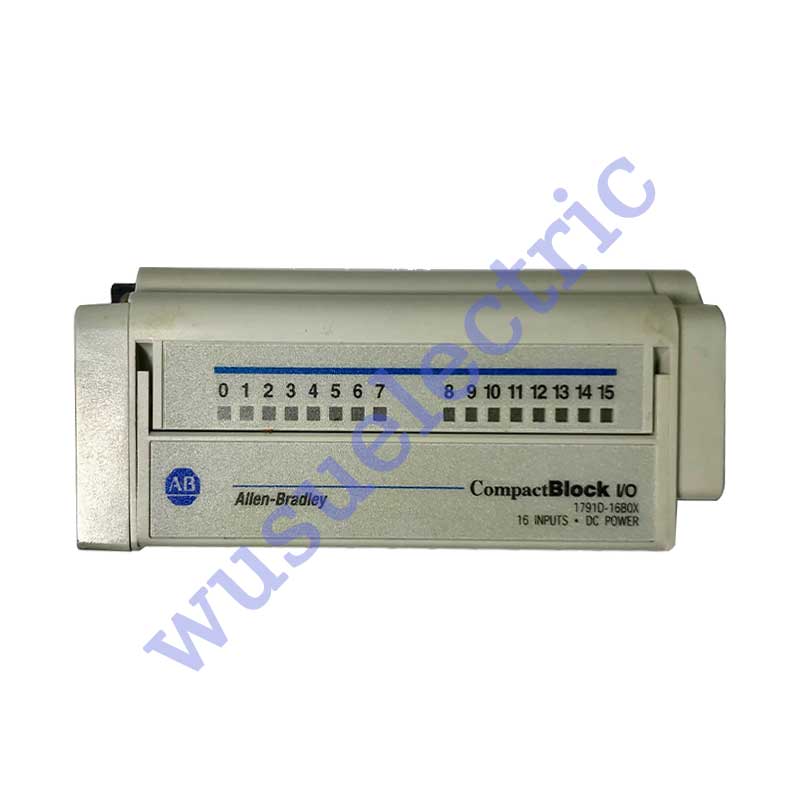

Bloco base de E/S digital Allen Bradley 1791D-16BOX

O 1791D-16B0X é um dispositivo de entrada discreto fabricado pela Allen-Bradley. Faz parte da série CompactBlock I/O, que apresenta dezesseis (16) canais de entrada que suportam configuração de fiação sink. Este módulo é normalmente usado como parte de uma estação de E/S distribuída e é compatível com o funcionamento como dispositivos de E/S das séries PLC2-2, PLC-3 e PLC-5 da Allen-Bradley, SLC 500 ou controladores programáveis ​​SoftLogix usando scanners DeviceNet. Os canais de entrada do 1791D-16B0X aceitam uma faixa de tensão de sinal de entrada de 0 a 30 VCC, com uma tensão mínima no estado ligado de 10 VCC e uma tensão máxima no estado ligado de 30 VCC a 40 graus Celsius e 24 VCC a 60 graus Celsius. Da mesma forma, a corrente mínima no estado ligado é de 2 mA a 10 VCC, enquanto a corrente máxima no estado ligado é de 11 mA a 30 VCC. Este módulo vem com indicadores de status LED integrados, como o LED Mod/Net, que é um LED bicolor; o LED de status lógico e o LED de status de E/S. O 1791D-16B0X vem com um terminal de comunicação DeviceNet integrado. Ao utilizar mídia física espessa, as taxas de comunicação suportadas são 125 Kbps a 500 m (1600 pés), 250 Kbps a 200 m (600 pés) e 500 Kbps a 100 m (330 pés). Ao utilizar cabo plano para comunicação DeviceNet, as taxas de transmissão suportadas são 125 Kbps a 420 m (1230 pés), 250 Kbps a 200 m (490 pés) e 500 Kbps a 75 m (245 pés). Este módulo é configurável para implementar trocas de E/S por Polling, Mudança de Estado (CoS) e E/S Cíclica. Ao conectar sinais de entrada ao 1791D-16B0X, o tamanho apropriado do condutor é um fio trançado de calibre 14 (2 mm²) com espessura máxima de isolamento de 3/64 pol. Ele suporta montagem em trilho DIN e possui classificação de proteção IP20.

O Allen-Bradley 1791D-16B0X é um módulo de expansão de 16 entradas dreno que pertence à série de produtos CompactBlock I/O. Ele possui uma corrente de entrada de 11 mA a 30 VCC no estado ligado e 1,5 mA a 5 VCC no estado desligado. Este módulo também possui 16 entradas por bloco e possui um gabinete IEC IP20. Ele produz 3 bytes para cada 16 entradas e consome 2 bytes para cada 16 saídas. A potência de expansão necessária para este módulo é de 5 VCC (tensão) e 100 mA (corrente). Sua temperatura de operação varia de 0 a 60 graus Celsius. Os módulos de expansão CompactBlock I/O, incluindo o bloco 1791D-16B0X, podem ser adicionados a qualquer módulo base CompactBlock I/O para expandir o conjunto de E/S em até 32 pontos. Este módulo é usado principalmente para aplicações em gabinete. Possui cabos de conexão trançados 14 AWG e isolamento de 500 VCA para E/S DeviceNet. Cada um dos módulos de E/S CompactBlock 1791D possui o recurso autobaud, que permite detectar a taxa de transmissão da rede ao se conectar à rede ativa. O módulo 1791D-16B0X pode ser montado em um trilho DIN ou em um painel. Este módulo de expansão deve ser aterrado antes da instalação. No entanto, os blocos de expansão NUNCA devem ser instalados ou desinstalados quando a base estiver energizada. Isso pode causar uma explosão destrutiva em instalações no local. Além disso, o 1791D-16B0X deve ser instalado em um gabinete apropriado com um método de fiação genuíno que esteja em conformidade com os códigos e regulamentos elétricos. As dimensões de expansão do módulo de expansão 1791D-16B0X são 4,4 x 1,9 x 1,5 polegadas e ele pesa cerca de 0,1 kg (0,3 libras). Por fim, este módulo possui umidade relativa de 5 a 95% sem condensação. Este produto também possui a marcação CE, o que significa que foi certificado de acordo com todas as diretivas relevantes.
