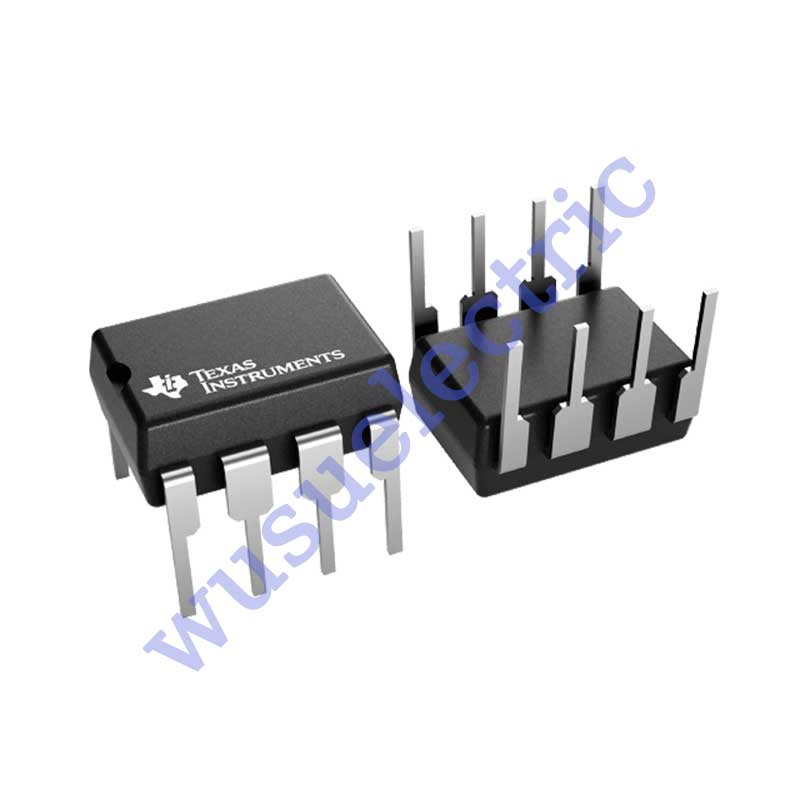

Driver de porta de canal duplo Texas Instruments TPS2815P

• Substituição de driver padrão da indústria
• Tempos máximos de subida/descida de 25 ns e atraso máximo de propagação de 40 ns – carga de 1 nF, VCC = 14 V
• 2-A Corrente de saída de pico, VCC = 14 V
• Corrente de alimentação de 5 µA — entrada alta ou baixa
• Faixa de tensão de alimentação de 4 V a 14 V; regulador interno estende a faixa para 40 V (TPS2811, TPS2812, TPS2813)
• Faixa de operação de temperatura ambiente de –40°C a 125°C

A série TPS28xx de drivers MOSFET duplos de alta velocidade é capaz de fornecer correntes de pico de 2 A em cargas altamente capacitivas. Esse desempenho é alcançado com um design que minimiza inerentemente a corrente de passagem e consome uma ordem de magnitude menor de corrente de alimentação do que os produtos concorrentes.

Os drivers TPS2811, TPS2812 e TPS2813 incluem um regulador para permitir a operação com entradas de alimentação entre 14 V e 40 V. A saída do regulador pode alimentar outros circuitos, desde que a dissipação de energia não exceda os limites do encapsulamento. Quando o regulador não for necessário, REG_IN e REG_OUT podem ser deixados desconectados ou ambos podem ser conectados a VCC ou GND.

O TPS2814 e o TPS2815 possuem portas de 2 entradas, o que proporciona maior flexibilidade ao usuário no controle do MOSFET. O TPS2814 possui portas de entrada AND com uma entrada inversora. O TPS2815 possui portas NAND de entrada dupla.

Os drivers da série TPS28xx, disponíveis em pacotes PDIP, SOIC e TSSOP de 8 pinos, operam em uma faixa de temperatura ambiente de –40 °C a 125 °C.

Produtos Advantage

Perguntas frequentes

1. P: Outros fornecedores têm preços melhores que os seus?

R: Acreditamos que "criar o maior benefício para os clientes" é o nosso lema. Se você tiver um preço melhor, por favor, avise a Wusu. Faremos o possível para atingir o seu preço-alvo e apoiá-lo.

2. P: Qual é o prazo de entrega?

R: Normalmente, temos estoque suficiente para modelos regulares (como PLC FX3U-64MR/ES-A) e podemos entregar imediatamente no mesmo dia após o recebimento do pagamento. Para alguns produtos que não estão em estoque, normalmente entregamos em até uma semana.

3. P: Qual é o padrão da embalagem?

R: Pacote padrão de exportação ou pacote especial de acordo com a necessidade do cliente.

4.P: A Wusu poderia fornecer suporte tecnológico?

R: Estamos neste ramo há mais de 15 anos e contamos com nossa própria equipe técnica. Nossos engenheiros podem dar sugestões e ajudar a resolver qualquer problema.

5. P: A Wusu mantém produtos em estoque ou apenas comercializa?

R: Temos armazéns em Guangzhou e Hong Kong e mantemos um grande estoque de mercadorias, é por isso que prometemos entrega rápida.

Todos os produtos são cobertos pela garantia de 1 ano da Wusu Industrial Automation Company. A garantia do fabricante não se aplica.

Reembolso e substituição

1. Entre em contato conosco dentro de 7 dias se tiver alguma dúvida após receber os itens.

2. Os itens devolvidos devem estar em sua condição original, motivo específico para a devolução, nós iremos

emitir uma devolução ou substituição para seu pedido após recebermos as devoluções.

3. O comprador é responsável por todos os custos de envio incorridos.
